ДКС предназначена для поддержания в условиях истощения пластовой энергии, давления малосернистого газа на входе существующей ДКС-1 Алан, для обеспечения условий подготовки и транспорта газа.
На вход ДКС предусматривается подача сырьевого малосернистого газа со скважин в объеме
Технические характеристики ДКС:
|
Наименование параметра |
Значение |
|
Габаритные размеры: |
|
|
Общая площадь, м2 |
93,6 |
|
Строительный объем, м3 |
540,0 |
|
Шаг колонн, м |
3,7 |
|
Количество входов (ворота с дверьми), шт. |
1 |
|
Таль ручная передвижная, шт. |
1 |
|
Площадь легкосбрасываемых конструкций |
|
|
Категория помещения по СП 12.13130 |
А |
|
Степень огнестойкости |
IV |
|
Класс конструктивной пожарной опасности |
С0 |
|
Класс функциональной пожарной опасности |
Ф5.1 |

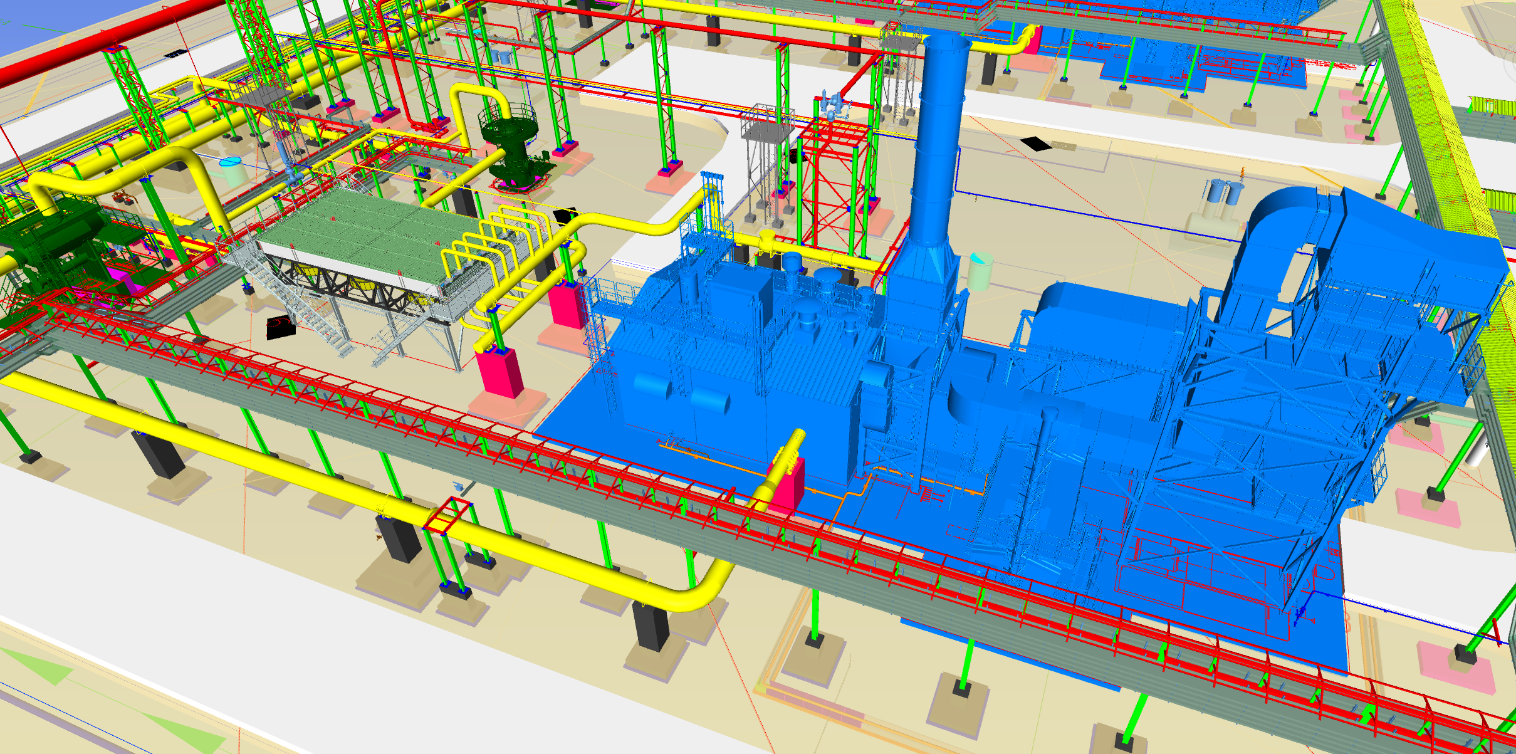

В проекте предусмотрено строительство ДКС с двумя линиями компримирования и одной ступенью компримирования газа, центробежными однокорпусными компрессорны-ми установками модели PCL-504, единичной мощностью 8 МВт. Конфигурация (2 рабочих + 0 резервных) с приводом от АИ
Схема основного процесса предусматривает Компрессорную станцию в блочно-комплектном исполнении со всеми системами жизнеобеспечения, системами управления и защиты, датчиками, контроля загазованности, вибрации, пожаротушения и пожарообнару-жения, электро и пневмопитания, включающую в себя:
- Блок станционного входного сепаратора С-001
- Центробежный компрессор ГПА-100/ГПА-200
- Блок сепаратора входного С-101/С-201
- Блок аппарата воздушного охлаждения газа АВО-101/АВО-201
- Блок сепаратора концевого С-102/С-202
Вспомогательные системы ДКС:
- Систему очистки газа на собственные нужды (топливный, продувка факельного коллектора)
- Система подготовки топливного и буферного газа (предусмотрена поставщиком ГПА)
- Система маслоснабжения
- Системой подготовки воздуха и азота
- Систему сбора и транспортировки жидкости
- Сброс газа на факел (предусмотренный в существующую систему)
